钣金加工工艺流程可分为六大核心环节，各环节技术要点及流程如下：
一、图纸设计与审核
设计输入
接收客户图纸/样品后，工程团队进行尺寸测绘与三维建模，生成加工分解图及组装图
需验证装配关系、公差匹配及材料选用合理性(如冷轧板SPCC、镀锌板SECC等)
图纸审核
核对视图完整性、标注单位统一性及工艺可行性
特殊要求标注(如毛刺方向、抽牙/压铆位置)并转换表处代码
二、材料准备与下料
材料选择
基于产品用途选材：碳钢(剪板/冲裁)、不锈钢(激光切割)、铝材(折弯/铆接)等
厚度控制：冷轧板≤3.2mm，热轧板≥3.0mm
下料工艺
剪板：直线切割快速完成，适用于简单形状板材
冲裁：大批量生产时采用，精度高但模具成本高
激光切割：处理复杂轮廓(如弧形件)，切口光滑平整
等离子切割：适用于厚板材，效率高但切口粗糙
三、成型加工
折弯工艺

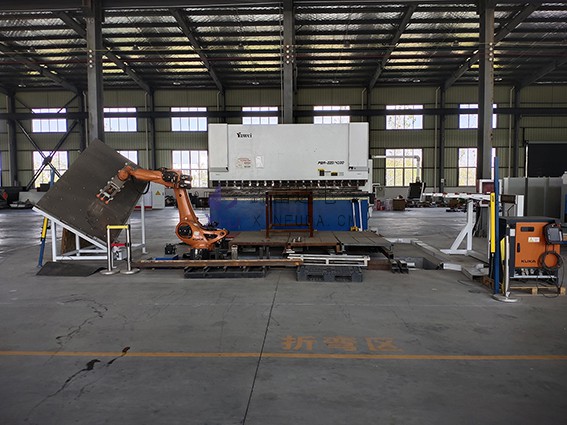

使用电脑折弯机精准控制折弯角度(R角≥0.5mm)，需考虑回弹补偿
批量加工时优先长边包短边结构，节省材料
复杂成型
拉伸矫正修复变形(如汽车钣金整形)，结合去应力焊接保证结构强度
局部加热收火处理，消除金属内应力
四、连接与组装
机械连接
采用螺丝、拉铆等非焊接方式，适合可拆卸结构
焊接工艺
氩弧焊用于精密部件，二氧化碳焊提升效率，碰焊减少热变形
焊后需打磨抛光，确保外观平整度
五、表面处理
喷涂工艺
静电喷粉：碳钢件经磷化处理后喷粉烘烤，防锈寿命达数年
液体油漆：大工件现场喷涂，分底漆与面漆两次处理
金属表面改性
铝材采用铬酸盐钝化或阳极氧化增强耐蚀性
铜件可选镀镍/镀铬提升导电性与外观
六、质量检测与出货
检测标准
三维测量关键点尺寸公差(如装配孔位±0.1mm)
功能性测试：可动部件活动间隙、装配兼容性验证
包装规范
100%全检后按客户要求包装(防刮花PE膜+抗震泡沫)
出货文件包含检测报告与工艺参数记录
该流程通过精密设备与工艺控制(如激光切割±0.05mm精度、折弯角度±0.5°误差)，实现从平面板材到复杂三维结构的转化，广泛应用于汽车修复、电子外壳等制造领域。
